1、產品概述

模塊化數據中心系列產品主要由機柜、密閉通道、供配電系統、制冷系統、智能監控系統、綜合布線和消防系統組成。在供電和制冷核心設備配置上，按照32臺機柜（包括服務器機柜、網絡機柜、綜合布線柜）配置。全部組件可在工廠預制，并可靈活拆卸，快速組裝；是一種標準化的、快速部署的數據中心產品。

2、產品構成

模塊化數據中心包含配電、空調、監控、機柜及其結構系統(包括機柜、支撐結構件、頂棚、橋架以及冷通道等)以及若干個功能單元，均為工廠預制;IT機柜分單列/兩列放置，服務器交付上架后實現冷通道的封閉，所有設備可靈活的在現場實現拼裝，快速部署投入使用。

配電系統：模塊化數據中心所需外部電力由兩路低壓配電系統同時供電。內部供電形式為交流+高壓直流雙電源形式，其中交流側為市電直供，高壓直流側通過UPS柜供電，正常工作時各帶載50%的IT負載，在任一路市電異常掉電或出現閃斷的情況下均能確保各個系統不間斷供電。

空調系統：列間空調采用水平送風方式，克服了傳統精密空調下送風導致的冷量不足、不節能、熱點頻現等缺點，具有自動變?nèi)萘窟\(yùn)行、回風溫度高、風程短、全顯熱運行、換熱效率高、有效遏制熱點等優點。

監控系統：機房動力環境監控系統能對機房的動力環境實現集中監控，包括對機房動力設備(配電系統、UPS柜、直流配電柜、空調、智能 PDU等)、機房環境系統(漏水、溫濕度、空調等)、安防系統(門禁系統、視頻監控、紅外、消防等)，具有完善的監測和控制功能，通過動環屏直觀界面及時定位故障設備,實現機房設備的集中監控。

機柜及其結構系統：為降低數據中心能耗，提高空調冷卻效率，模塊化數據中心采用封閉冷/熱通道設計。

1. 封閉冷通道產品由端門、天窗、通道密封件、監控附件等組成。

2. 門板組件采用雙側推拉門。主體框架材料為優質冷軋鋼板。

3. 設計固定式和翻轉式兩種規格天窗，支持消防氣體進入通道的功能。

4. 翻轉式天窗能與消防告警信號、溫濕度告警信號等進行聯動。

5. 其它部件包括機柜底部擋板、LED照明燈條、攝像頭等。這些附件直接安裝在封閉冷通道產品內，起到密封、照明、監控的作用。

6. 通道內設計LED輔助照明系統，滿足機房照度不低于500LUX。

7. 設計封閉通道產品監控組件，對通道內的溫濕度、煙感等環境進行監控。除可對冷通道環境進行監測外，還可與天窗控制箱進行聯動。

3、產品特點

標準模塊

模塊化數據中心采用模塊化、標準化和高可靠性設計，使得整個系統穩定度高，可依據客戶需求與實際情況，在供電和制冷核心設備配置上，提供N+1、N+X、2N等設計方案，安全可靠，滿足Tier3到Tier4各種等級的標準。

快速部署

微模塊數據中心提高了規劃設計效率，依據IT業務需求，合理配置系統架構，選用的供配電設備、制冷方案、監控系統等；批量生產，提高供貨速度，標準化的組件，減少現場裝配工作量，加快安裝速度；在工廠進行組裝并預先測試，保障了系統的調試速度和可靠性；采用模塊化設計，結合基礎設施+IT設備的一體化交付，可以將數據中心部署周期縮短至數周。

分期建設

模塊化數據中心集成了末端制冷、末端配電、末端布線等模塊化組件，在降低初期投資的基礎上，實現了數據中心的按需部署，避免固定資產的閑置浪費，同時保證了數據中心的任意IT空間的基礎設施配置達到好的狀態。

綠色節能

模塊化數據中心采用冷通道封閉隔離，冷熱氣流互不干擾，避免因氣流串?dāng)_而導致的熱島效應，避免了風量和冷量損耗。同時使用列間空調，采用制冷設備的近熱源設計，提高制冷效率，解決了局部熱點的問題，降低數據中心運行成本。

智能管理

模塊化數據中心利用對環境、動力設備等實時監測，以及IT設備與基礎設施的協同工作，實現精細化運維。智能管理系統能夠提供可視化體驗，幫助客戶實現數據中心多層級、精細化能耗管理，通過多種報表精確定位能源損耗點，實現節能降耗。

5、典型案例

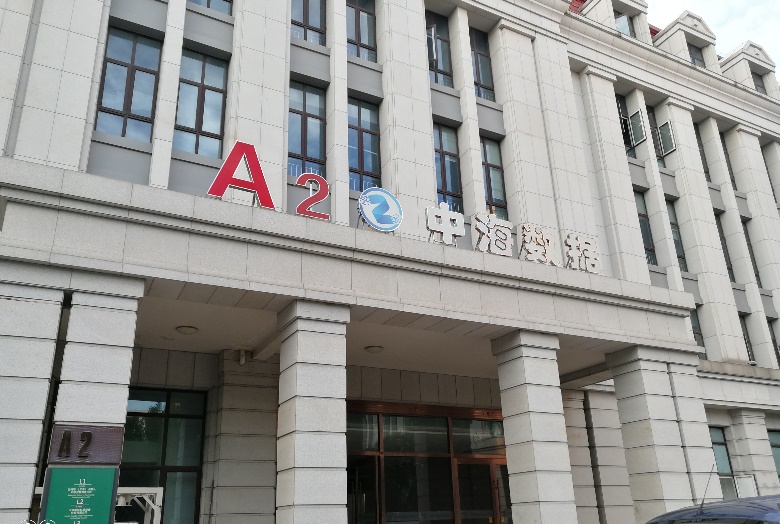

（1）中海數據天津數據中心

中海數據天津數據中心為互聯網內容提供商、企業、媒體和各類網站提供大規模、高質量、安全可靠的專業化域名注冊查詢主機托管(機位、機架、機房出租)、資源出租(如虛擬主機業務、數據存儲服務)、系統維護(系統配置、數據備份、故障排除服務)、管理服務(如帶寬管理、流量分析、負載均衡、入侵檢測、系統漏洞診斷)，以及其他支撐、運行服務等。

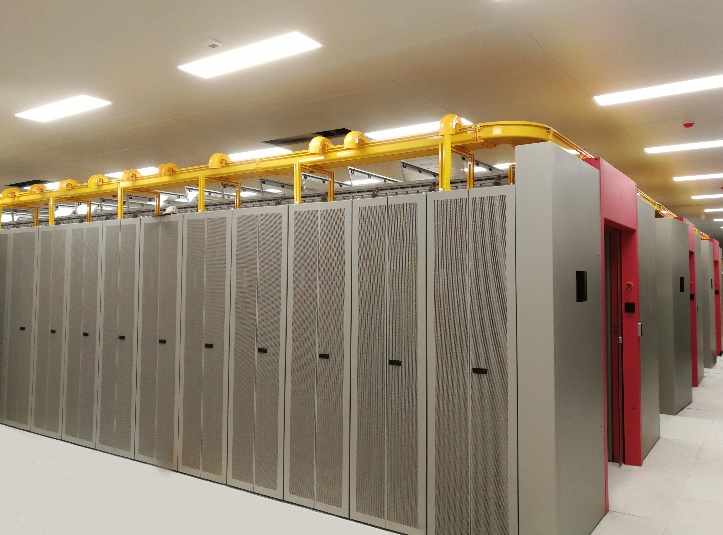

項目簡介：項目共建設了8個MDC800雙排模塊化數據中心，集成了機柜、供配電、制冷、布線 和管理等子系統。通過機房動力環境監控系統能對機房場地的動力環境實現集中監測。

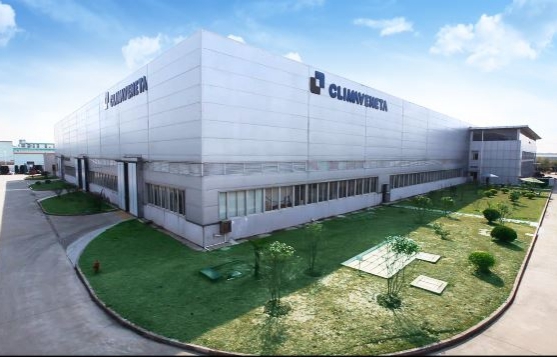

（2）克萊門特中國

2004年由意大利克萊門特股份有限公司與香港捷聯有限公司合資建立了克萊門特捷聯制冷設備（上海）有限公司， 2005年克萊門特捷聯上海工廠建成投產。工廠占地50畝，建筑面積2萬平米。生產的主要產品有：水源熱泵（熱回收）機組、風冷冷水（熱泵）機組、風冷熱泵（熱回收）機組，水冷冷水機組等。

項目簡介：項目共建設了4個MDC800雙排模塊化數據中心，集成了機柜、供配電、制冷、布線 和管理等子系統。通過機房動力環境監控系統能對機房場地的動力環境實現集中監測。

6、典型列表

嘉興文化藝術中心模塊化數據中心

澳門某模塊化數據中心

北京建行模塊化數據中心

姑蘇政務云模塊化數據中心

晉城二區紐9層模塊化數據中心

蔚縣西古堡模塊化數據中心

中海數據天津數據中心模塊化數據中心

鹽城體育館模塊化數據中心

南京機場邊檢站模塊化數據中心

中鐵某站模塊化數據中心

克萊門特中國模塊化數據中心

山西辛安泉供水公司模塊化數據中心

九古環科模塊化數據中心

……
